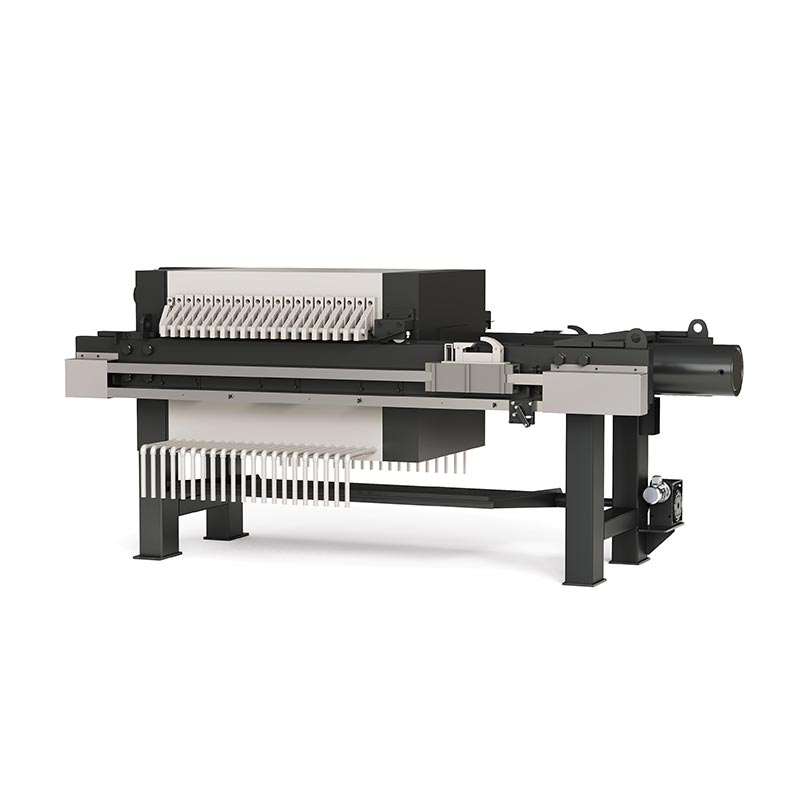

Filterpresse für kommunale Abwasserkammern

SINOU, ein zuverlässiger Hersteller und Lieferant aus China, bietet professionelle Filterpressen für kommunale Abwasserkammern für globale Kunden. Diese Ausrüstung wurde speziell für kommunalen Schlamm mit hohem organischem Gehalt entwickelt Partikel und hohe Viskosität.

Für eine gründliche Reinigung werden hochfeste Kammerfilterplatten und ein stabiles Hydrauliksystem verwendet Fest-Flüssigkeits-Trennung, wodurch das Schlammvolumen erheblich reduziert und die Entsorgungskosten gesenkt werden. Die gesamte Maschine unterstützt vollständig Automatischer Betrieb, einschließlich Plattenschließen, Zuführen, Filtern, Plattenziehen und Kuchenentnahme, mit einfacher Bedienung Wartung und stabile Leistung.

Wir bieten individuell angepasste Filterflächen, Plattengrößen und Steuermodi anders kommunale Abwasserbehandlungskapazitäten und Standortbedingungen.

Produktdetails

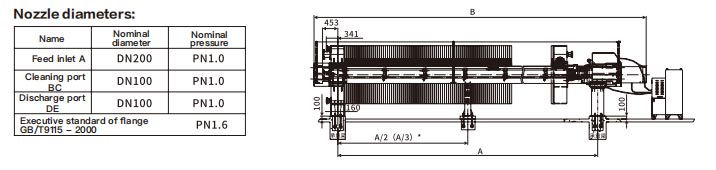

1. Düsen- und Rohrleitungsspezifikation

● Zulaufeingang A: DN200, Nenndruck PN1,0

● Reinigungsanschluss BC: DN100, Nenndruck PN1,0

● Druckanschluss DE: DN100, Nenndruck PN1,0

● Flanschstandard: GB/T9115-2000, PN1.6

● Der großkalibrige Zufuhreinlass sorgt für eine reibungslose Zufuhr von kommunalem Schlamm mit hohem Feststoffgehalt und verhindert so effektiv Verstopfung bei längerem Dauerbetrieb. Standardisierte Reinigungs- und Auslassanschlüsse bilden die Rohrleitung Wartung und Restentleerung bequemer.

2. Details zur Strukturabmessung

● Einbaumaß vorne: 453 mm / 341 mm

● Höhe der Futtereinlassmitte: 160 mm

● Höhe der unteren Stütze: 100 mm

● Standabstand: A; Gesamtlänge: B

● Mittlere Stützposition: A/2 (A/3) für große Modelle

● Angemessenes Höhenlayout, passend zum herkömmlichen Installationsraum für Kläranlagen. Mehrpunkt-Zwischenstützen Verbessern Sie die Stabilität des Rahmens und verhindern Sie Verformungen unter langfristigen Arbeitsbedingungen mit hoher Belastung.

3. Technische Kernparameter (aus der Zeichnung und den kommunalen Arbeitsbedingungen)

● Filterdruck: ≤0,6 MPa

● Arbeitstemperatur: -10~90℃

● Maximaler hydraulischer Schutzdruck: 29 MPa

● Maximaler hydraulischer Verdichtungsdruck: 25 MPa

● Maximaler effektiver Hub des Ölzylinders: 750 mm

● Nenndurchmesser des Verdichtungsölzylinders: 320 mm

● Motorleistung der Hydraulikstation: 4,0+2,2 kW

● Das hochdruckstabile Hydrauliksystem sorgt für eine dauerhafte Presskraft und eignet sich für eine kontinuierliche Entwässerung rund um die Uhr von kommunalem Schlamm mit hohem Anteil an organischer Substanz und feinen Partikeln.

4. Material- und Strukturdesigndetails

● Filterplatte: Verstärkte Polypropylen-Kammerfilterplatte, hohe Druckbeständigkeit, Anti-Aging, nicht leicht zu beschädigen verformen sich unter langfristiger kommunaler Schlammkorrosion.

● Rahmen: Robuster Rahmen aus Kohlenstoffstahl mit Rostschutzlackierung, hohe Tragfähigkeit, insgesamt stabil Struktur.

● Filtertuch: Spezielles Anti-Verstopfungs-Filtertuch für kommunalen Schlamm, hohe Wasserdurchlässigkeit, nicht leicht zu verstopfen durch feine organische Partikel.

● Hydrauliksystem: Versiegelte Hydraulikkomponenten, stabile Druckabgabe, niedrige Ausfallrate.

5. Details zum Arbeitsprozess

● Das Hydrauliksystem komprimiert die Filterplatten fest, um versiegelte Filterkammern zu bilden.

● Kommunalschlamm wird über einen großkalibrigen Zulaufstutzen DN200 in die Kammern gepumpt.

● Unter stabilem Filterdruck wird eine Fest-Flüssigkeits-Trennung realisiert; Das Filtrat fließt durch die Auslassöffnungen ab.

● Nach der Filtration werden die Filterplatten automatisch aufgezogen, trockener Filterkuchen fällt ab.

● Regelmäßige Reinigung über Reinigungsöffnungen sorgt für einen reibungslosen Betrieb der Geräte und einen langfristigen Betrieb.

6. Kommunalorientierte Design-Highlights

● Der großkalibrige Zulaufeinlass passt sich an hochviskosen kommunalen Schlamm an

● Multi-Stützrahmen-Design für langfristigen Dauerbetrieb

● Wartungsarme Struktur, die die Betriebskosten der Kläranlage senkt

Standardisierte Anschlüsse für den einfachen Anschluss an das Abwasseraufbereitungsrohrsystem

Parameterspezifikation

Notiz:Elemente mit „*“ bedeuten, dass sie über ein Paar Zwischenstützen verfügen.

※ Diese Parameter dienen nur als Referenz zur Modellauswahl; Die genauen Daten entnehmen Sie bitte den Zeichnungen bereitgestellt.

Funktionsprinzip

Die Filterpresse für kommunale Abwasserkammern nutzt das hydraulische Kompressions- und Druckfiltrationsprinzip eine effiziente Fest-Flüssig-Trennung von städtischem Klärschlamm realisieren, die in vier kontinuierlichen Schritten durchgeführt wird.

1. Kompression der Filterplatte und Kammerbildung

Das Hydrauliksystem treibt den Ölzylinder an, um die Endplatte nach vorne zu drücken und den gesamten Kammerfilter fest zusammenzudrücken Platten zwischen Kopfplatte und Endplatte. Zwischen benachbarten Filtern werden abgedichtete Hohlfilterkammern gebildet Platten, die einen geschlossenen Raum für die Schlammfiltration bieten.

2. Schlammzufuhr und anfängliche Filtration

Durch den großkalibrigen Zulaufstutzen DN200 wird kommunaler Schlamm in jede Filterkammer gepumpt. Unter stabiler Fütterung Unter Druck durchdringt das Wasser im Schlamm das Filtergewebe und fließt aus dem Flüssigkeitsauslass, während feste Partikel dies tun werden vom Filtertuch abgefangen und sammeln sich nach und nach in den Kammern an, um Filterkuchen zu bilden.

3. Tiefenfiltration und Kuchenbildung

Bei kontinuierlicher Zufuhr wird der Filterkuchen allmählich dicker. Das Hochdruckhydrauliksystem bleibt stabil Kompressionskraft, um eine dichte Abdichtung der Filterplatten sicherzustellen. Feine organische Partikel und Schwebstoffe im kommunalen Bereich Der Schlamm wird vollständig aufgefangen, wodurch eine gründliche Entwässerung unter konstantem Druck erreicht wird.

4. Automatisches Plattenziehen und Filterkuchenaustrag

Nach Abschluss der Filterung fährt das Hydrauliksystem den Ölzylinder zurück. Die Plattenziehvorrichtung zieht den Filter Die Teller öffnen sich nacheinander. Unter der Schwerkraft fällt der entwässerte, trockene Filterkuchen automatisch ab und vervollständigt den Arbeitsvorgang Zyklus. Reinigungsanschlüsse werden zum regelmäßigen Spülen von Rückständen verwendet, um eine Verstopfung der Rohrleitung zu verhindern.

Diese mechanische Druckfiltrationsstruktur ist speziell auf kommunale Schlämme mit hohem organischen Anteil und feinen Partikeln ausgerichtet. Mit stabiler Entwässerungswirkung, Filterkuchen mit geringer Feuchtigkeit und klarem Filtrat, perfekt für städtisches Abwasser Behandlungsanforderungen.

Vorsichtsmaßnahmen für die Verwendung einer Filterpresse für kommunale Abwasserkammern

1. Vorsichtsmaßnahmen vor der Operation

● Überprüfen Sie vor Inbetriebnahme der Kommunalklärkammer-Filterpresse, ob alle Filterplatten sauber angeordnet sind Das Filtertuch muss flach, intakt und frei von Falten oder Beschädigungen sein, um ein Austreten von Schlamm zu verhindern.

● Überprüfen Sie den Hydraulikölstand, die Ölqualität und die Dichtheit der Rohrleitungen der Filterpresse. Füllen Sie Öl nach oder tauschen Sie es ggf. aus verschlechtert.

● Stellen Sie sicher, dass der Druck der Förderpumpe stabil ist. Starten Sie das Gerät nicht über einen längeren Zeitraum mit leerer Last.

● Überprüfen Sie das elektrische Steuersystem, die Sensoren und die Not-Aus-Funktion, um einen normalen Betrieb sicherzustellen.

● Stellen Sie sicher, dass alle Reinigungs- und Auslassöffnungen frei sind, bevor Sie kommunalen Schlamm einspeisen.

2. Vorsichtsmaßnahmen während des Betriebs

● Kontrollieren Sie den Speisedruck streng innerhalb des Nennbereichs (≤0,6 MPa), um Schäden durch übermäßigen Druck zu vermeiden Filterplatten und Filtertuch der Filterpresse.

● Füttern Sie keine übergroßen Verunreinigungen, harten Schmutz oder große Partikel, um eine Blockierung des DN200-Einspeiseeinlasses zu vermeiden Verkratzen der Filterplatten des Geräts.

● Schlammkonzentration überwachen; Fügen Sie bei kommunalem Schlamm mit hohem organischen Gehalt in angemessener Weise Flockungsmittel hinzu, um die Filtration zu verbessern Effizienz.

● Aufrechterhaltung eines kontinuierlichen und stabilen Betriebs; Vermeiden Sie häufiges Starten und Stoppen, da dies die Entwässerungsstabilität beeinträchtigt.

● Beobachten Sie Druckänderungen und Filtratzustand in Echtzeit; Stoppen Sie den Betrieb sofort, wenn Leckagen oder Unregelmäßigkeiten auftreten Druck entsteht.

● Berühren Sie während des automatischen Betriebs keine beweglichen Teile wie Zugplattenwagen, Kette und Getriebe.

3. Vorsichtsmaßnahmen nach dem Betrieb und zur täglichen Wartung

● Filtertuch, Filterkammern und alle Anschlüsse der Filterpresse nach jeder Charge gründlich reinigen und entfernen Entfernt kommunalen Schlamm und organischen Schmutz und verhindert so Verstopfungen und Gerüche.

● Halten Sie das Hydrauliksystem sauber und verhindern Sie, dass Abwasser in das Hydrauliköl gelangt, um Korrosion der Komponenten zu vermeiden.

● Rahmen, Bolzen und Halterungen regelmäßig prüfen; Ziehen Sie lose Teile fest, um die strukturelle Stabilität des Geräts aufrechtzuerhalten.

● Ersetzen Sie abgenutzte Filtertücher und veraltete Dichtungen rechtzeitig, um eine langfristig stabile Leistung des kommunalen Abwassersystems sicherzustellen Kammerfilterpresse.

● Halten Sie die Ausrüstung trocken und belüftet; Lassen Sie den Rahmen nicht über längere Zeit mit ätzendem Abwasser durchnässen.

4. Sicherheits- und Langzeitgebrauchsvorkehrungen

● Halten Sie sich strikt an die elektrischen Sicherheitsvorschriften. Unterbrechen Sie die Stromversorgung während der Wartung der Filterpresse.

● Passen Sie den Hydraulikdruck und die Programmparameter nicht willkürlich ohne professionelle Anleitung an.

● Betrieb im Arbeitstemperaturbereich von -10℃ bis 90℃; Vermeiden Sie einen Übertemperaturbetrieb.

● Bei längerer Stilllegung alle Teile gründlich reinigen, Restwasser ablassen und eine Rostschutzbehandlung durchführen.

Warum SINOU wählen?

1. Professionelles, kommunalorientiertes, individuelles Design

Unsere kommunale Abwasserkammerfilterpresse ist speziell für hochorganische, feinteilige und viskose städtische Abwasserkanäle optimiert Klärschlamm. Der großkalibrige Futtereinlauf DN200 und die verbreiterten Strömungskanäle verhindern effektiv und perfekt Verstopfungen passend zu den Arbeitseigenschaften kommunaler Kläranlagen.

2. Stabile Hochdruckleistung und zuverlässige Entwässerungswirkung

Ausgestattet mit einem Hochdruckhydrauliksystem (maximaler Verdichtungsdruck 25 MPa) bleibt unser Produkt stabil Presskraft für 24-Stunden-Dauerbetrieb. Es sorgt für einen feuchtigkeitsarmen Filterkuchen und ein klares Filtrat und trägt so dazu bei Kläranlagen erfüllen kontinuierlich strenge Umweltstandards für Einleitungen.

3. Langlebiges Material und lange Lebensdauer

Für das Produkt verwenden wir verdickte, verstärkte Polypropylen-Filterplatten und einen robusten, korrosionsbeständigen Stahlrahmen. Die gesamte Maschine widersteht Schlammkorrosion und struktureller Verformung, wodurch der Austausch- und Wartungsaufwand erheblich reduziert wird Kosten bei langfristigen kommunalen Projekten.

4. Vollautomatischer und arbeitssparender Betrieb

Unsere Filterpresse unterstützt eine intelligente SPS-Automatiksteuerung, einschließlich Plattenschließen, Zuführen, Filtern und Platte Ziehen und Kuchenaustrag. Es reduziert manuelle Eingriffe, senkt die Arbeitskosten und verbessert die Abwasserqualität insgesamt Behandlungseffizienz.

5. Strenge Qualitätskontrolle und standardisierte Produktion

Jedes Produkt wird vor der Auslieferung einem Volllast-Drucktest, einem Dichtheitstest und einem elektrischen Sicherheitstest unterzogen. Alle Die Produkte entsprechen internationalen Industriestandards und verfügen über vollständige Prüfberichte und Zertifizierungen.

6. Vollständiger After-Sales-Support und Projekterfahrung

Wir verfügen über umfangreiche praktische Erfahrung in kommunalen Abwasserprojekten weltweit. Wir bieten Installationsanleitungen vor Ort, Bedienungsschulung, Ersatzteilversorgung und langfristiger technischer Kundendienst für die Filterpresse.

7. Kostengünstige und ausgereifte Lösung

Im Vergleich zu Membranfilterpressen hat unsere Filterpresse geringere Anschaffungs- und Betriebskosten und eine stabile Leistung und einfachere Wartung. Es ist die kostengünstigste Lösung zur Fest-Flüssigkeits-Trennung für kommunales Abwasser Behandlung.

Beispielrichtlinie

Wir stellen KEINE Muster oder Testmaschinen zur Verfügung. Unsere kommunale Abwasserkammer-Filterpresse gehört zu den industriellen Großgeräten mit großem Volumen, hohem Gewicht, hohe Produktionskosten und kundenspezifische Konfiguration. Es kann nicht als kleine Probe hergestellt oder transportiert werden.

Um die Qualität zu bestätigen, können Sie Folgendes überprüfen:

● CE-Zertifizierung

● UL 508-Testbericht

● Video zur Fabrikproduktion

● Betriebsvideo vor Ort

● Abgeschlossene Fälle von kommunalen Abwasserprojekten

● Inspektion durch Dritte vor dem Versand

Wir unterstützen Werksinspektionen vor Ort, Online-Live-Übertragungsinspektionen und Inspektionen durch Dritte, um die Produktsicherheit zu gewährleisten Qualität entspricht Ihren Projektanforderungen.

Häufige Probleme und Lösungen

1. Schlammleckage zwischen Filterplatten

● Ursache: Filtertuch gefaltet oder beschädigt; Filterplatten nicht vollständig geschlossen; Zufuhrdruck zu hoch.
● Lösung: Filtertuch flach wieder einbauen; beschädigtes Tuch ersetzen; Hydraulikdruck prüfen; Reduzieren Sie den Speisedruck des Filterpresse.

2. Filtertuch oder Zufuhröffnung sind leicht verstopft

● Ursache: Kommunalschlamm enthält feine organische Partikel, hohe Viskosität oder unzureichendes Flockungsmittel.
● Lösung: Flockungsmittel ordnungsgemäß zugeben; Filtertuch regelmäßig reinigen; Verwenden Sie für den Filter ein spezielles Anti-Verstopfungs-Filtertuch drücken.

3. Filterkuchenfeuchtigkeit zu hoch

● Ursache: Unzureichender Pressdruck; kurze Filtrationszeit; Filtertuch verstopft oder abgenutzt.
● Lösung: Arbeitsdruck erhöhen; Filterzeit verlängern; Reinigen oder ersetzen Sie das Filtertuch des kommunalen Abwassersystems Kammerfilterpresse.

4. Filtrat trüb und nicht klar

● Ursache: Filtertuch kaputt; Dichtungsfehler; Filterplatte beschädigt.
● Lösung: Beschädigtes Filtertuch ersetzen; Dichtungsteile prüfen; Filterplatten der Filterpresse reparieren oder austauschen.

5. Hydrauliksystem drucklos oder langsam

● Ursache: Niedriger Hydraulikölstand; Ölleckage; Hydraulikteile verschlissen oder defekt.
● Lösung: Hydrauliköl nachfüllen; Leckagen prüfen und reparieren; Ersetzen Sie defekte Teile der Filterpresse.

6. Automatischer Betrieb anormal oder Zyklus klemmt

● Ursache: Fehlausrichtung des Sensors; Programmparameterfehler; instabile Stromversorgung.
● Lösung: Sensorposition anpassen; Steuerprogramm zurücksetzen; Sorgen Sie für eine stabile Spannung der Filterpresse.

7. Der Filterkuchen lässt sich nur schwer automatisch abtropfen lassen

● Ursache: Gülle zu klebrig; geringe Entwässerungswirkung; Alterung des Filtertuchs.
● Lösung: Flockungseffekt optimieren; Presszeit verlängern; Antihaft-Filtertuch der Filterpresse austauschen.

8. Gerätegeräusche oder Vibrationen sind zu groß

● Ursache: Unebenheit des Fundaments; Schrauben locker; bewegliche Teile schlecht geschmiert.
● Lösung: Den Installationsboden ebnen; Befestigungsschrauben festziehen; bewegliche Teile der Filterpresse schmieren.

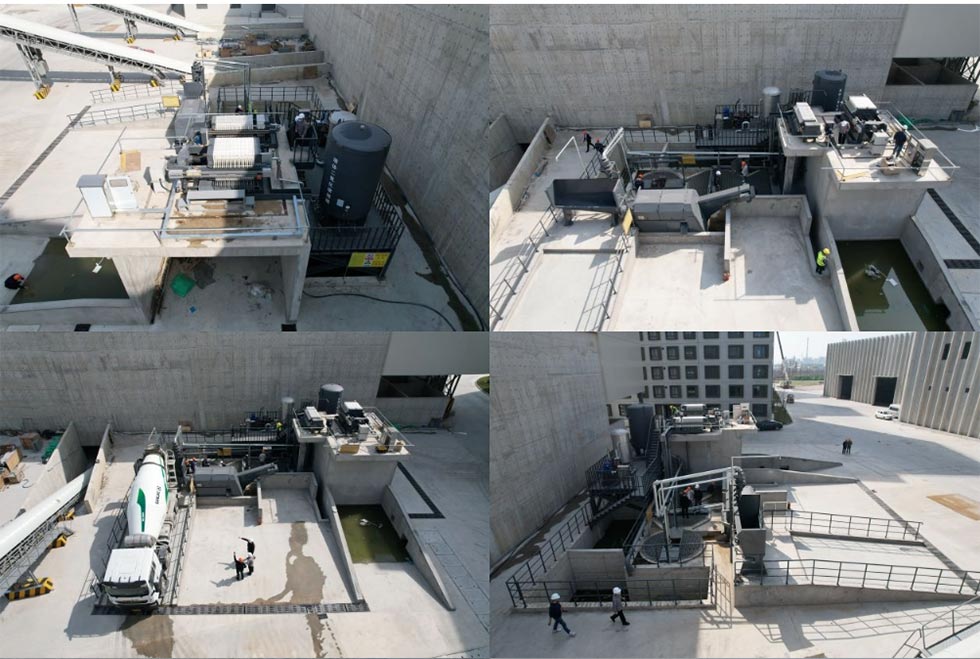

Projektbeispiel: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Projekthintergrund

Die Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. ist ein wichtiges Unternehmen im Bereich Fertigteile Betonbauteile, Gewerbebeton und Neubaustoffproduktion. Bei der Großserienproduktion a Es entstehen große Mengen an Bauschlämmen, Betonabwässern und Mischrückständen mit hoher Viskosität. feine Partikel und hohe Anforderungen an die Umweltschutzentladung. Der Kunde benötigte eine stabile, effiziente und vollautomatische Lösung zur Fest-Flüssigkeits-Trennung, um den Umweltschutz vor Ort zu gewährleisten und Produktionsbedarf.

2. Gerätelösung

Wir haben für den Kunden die maßgeschneiderte kommunale Abwasserkammerfilterpresse bereitgestellt, die speziell für optimiert ist Bau- und Betonschlämme.

● Stabile Kammerfiltrationsstruktur, geeignet für langfristigen Dauerbetrieb

● Großkalibriger Einfüllstutzen und Anti-Verstopfungs-Design, um Verstopfungen durch feine Partikel zu vermeiden

● Vollautomatische Steuerung zur Reduzierung des manuellen Betriebs

● Stabile Entwässerungswirkung, geringe Filterkuchenfeuchtigkeit, bequem für Transport und Entsorgung

3. Projektergebnisse

1. Effiziente Fest-Flüssigkeits-Trennung realisiert; Filtrat klar und wiederverwendbar, erfüllt die Umweltstandards für Ableitungen

2. Die Feuchtigkeit des Filterkuchens wird effektiv reduziert, das Volumen deutlich reduziert und die Entsorgungskosten gesenkt

3. 24-Stunden-stabiler Betrieb, passend zum hochintensiven Produktionsrhythmus der Baustoffbasis

4. Einfache Bedienung und niedrige Ausfallrate, anerkannt durch die Produktion und den Umweltschutz des Kunden Abteilungen

4. Projektwert

Dieses Projekt zeigt, dass unsere Filterpresse eine hervorragende Anpassungsfähigkeit und Stabilität aufweist Szenarien für die Herstellung von Bau-, Fertigteil- und Gewerbebeton. Es hilft großes Baumaterial Unternehmen erreichen eine umweltfreundliche Produktion, verringern die Umweltbelastung und verbessern den wirtschaftlichen Nutzen.
