Hersteller von haltbaren Bewehrungsstabbuchsen

SINOU ist eine professionelle Fabrik und ein globaler Lieferant von industriellen Bewehrungsstahlhülsen für alle Arten von Schlammentwässerungs-Abwassergeräten. Diese Bewehrungsstabbuchse mit doppeltem Innen- und Außengewinde dient als Übergangs-Reparaturbuchse für beschädigte GewindelöcherFilterpresse, Schlammförderpumpe,Mischrührwerkund Rohrleitungsventilbasis.

Im Gegensatz zu einzelnen Extrusionshülsen ohne Gewinde verfügt unser Produkt über ein integriertes CNC-Doppelgewindeformungsdesign, das Standardschraubenlöcher rekonstruieren kann, ohne teure Gussbasen für Geräte zu ersetzen. Zur Anpassung an neutrale, schwach saure und alkalische Schlamm-Arbeitsumgebungen in Mischanlagen, kommunalen Kläranlagen und Chemiefabriken stehen mehrere Rohstoffqualitäten und Rostschutz-Oberflächenprozesse zur Verfügung.

Dadurch werden Fadenabrutschen, Zahnabrisse und Metallkorrosion, die durch langfristige Vibrationen und Abwasserspritzer verursacht werden, effektiv vermieden, wodurch der regelmäßige Austausch von Ersatzteilen und die Ausfallzeiten von Geräten für Kunden aus der Umwelttechnik weltweit deutlich reduziert werden.

Kernstruktur und handwerkliche Bearbeitungsdetails

Jeder SINOU-Bewehrungsstabsockel durchläuft eine einmalige integrierte Rohlingsbearbeitung, alle Gewindeoberflächen durchlaufen eine vollständige Endbearbeitung, um die Schlammanhaftung zu reduzieren:

(1) Zwei Hauptaußenprofiltypen

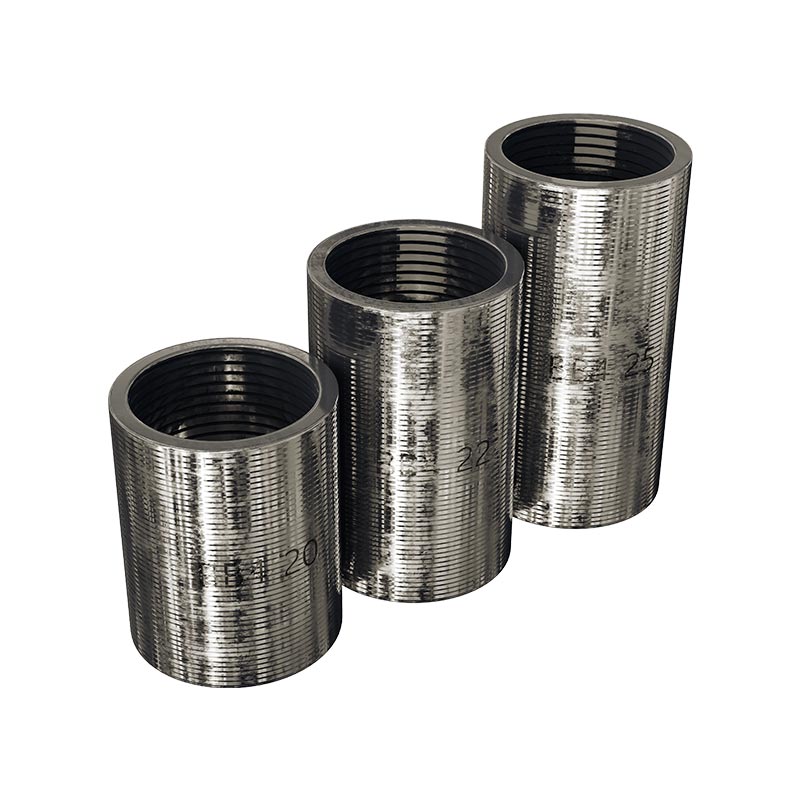

① Glatte zylindrische Außenhülse:Kompakter Außendurchmesser, passt in schmale Einbaulücken im Geräteschrank, wird häufig für kleine Dosiermaschinen und kleine Löcher im Mischersockel verwendet

② Mittlere Sechseck-Außenstruktur:Reservierte flache Klemmfläche für Drehmomentschlüssel, kein Verrutschen beim Anziehen, ideal für große Filterpressen und schwer belastete Schlammpumpenflanschpositionen.

(2) Integriertes Dual-Layer-Through-Thread-Design

Vollständig durchdringende Innen- und Außengewinde-Hohlstruktur, gleichmäßige Wandstärke von 3 mm bis 12 mm ohne dünne Schwachstellen. Das Außengewinde rastet in der Grundbohrung des Geräts ein, das Innengewinde arbeitet mit Standard-Befestigungsschrauben zusammen und ermöglicht die Umwandlung unterschiedlicher Gewindegrößen, ohne das Gussteil des Geräts zu verändern. Die 30°-Fase an beiden Gewindeenden verhindert scharfe Grate und verhindert das Zusammenfallen der Gewindezähne bei der Zwangsmontage.

(3) Präzisions-CNC-Gewindewalztechnologie

Alle Innen- und Außengewinde werden in einem Schritt rollgeformt, Toleranzklasse 4H/4g~6H/6g, Steigungsfehler auf unter ±0,02 mm begrenzt. Der optimierte Bogenzahnfuß vergrößert die Bolzenkontaktfläche und verbessert die Vibrationsdämpfung bei häufigem Start-Stopp von Schlammpumpen und hydraulischen Filterpressen. Durch das Feinpolieren des Innenlochs werden Mikrograte entfernt, um zu verhindern, dass Schlammpartikel die Gewindespalte verklemmen.

(4) Diversifizierte Rohstoffauswahl

● ASTM A105 Kohlenstoffstahl:kostengünstig für neutrales Abwasser pH 4~11

● Edelstahl SUS304:Widerstehen leichten Chlorid- und schwach alkalischen Schlammspritzern

● Legierter Stahl SUS316L:maßgeschneidert für stark saures chemisches Abwasser mit starker Korrosion

(5) Abgestufte Korrosionsschutz-Oberflächenbehandlungen

● Feuerverzinkung (Kohlenstoffstahl):Zinkschicht ≥85μm, 72h neutraler Salzsprühtest bestehen

● Beizpassivierung (Edelstahl 304):reduzieren die Anhaftung von organischem Schlamm

● Nickel-Verbunddichtung (Legierung 316):Erreichen Sie den 500-Stunden-Salzsprühnebelstandard für raue chemische Bedingungen

● Optionales vorbeschichtetes Anti-Seize-Fett für Hochtemperatur-Schlammanlagen

Arbeitsmechanismus für Innen- und Außengewinde

(1) Thread-Übergangskonvertierungsmechanismus

Wenn die Gewindespezifikation der Grundbohrung der Ausrüstung nicht mit den Befestigungsschrauben übereinstimmen kann, installieren Sie einen Bewehrungsstabsockel als Zwischenübergangsstück. Das Aufreiben oder Schweißen der Gussteile der Ausrüstung ist nicht erforderlich, schnelle Umwandlung vor Ort ohne lange Produktionsunterbrechung.

(2) Wiederherstellungsfunktion für beschädigte Löcher

Bei verrosteten, abgenutzten und verrutschten Original-Schraubenlöchern an Pumpen- und Filterpressen-Sockeln schrauben Sie die passende Verstärkungsstangen-Buchse ein, um das komplette Standard-Innengewinde wiederherzustellen, den kostenintensiven Austausch des gesamten Sockels zu vermeiden und den Wartungsaufwand um über 55 % zu senken.

(3) Vibrationspufferung und Medienisolationslogik

Die dicke Hülsenwand verteilt die Spannung beim Anziehen der Schrauben und dämpft periodische Vibrationen, die durch den kontinuierlichen Betrieb der Schlammpumpe entstehen. Die Metallisolationsschicht trennt Abwasserfeuchtigkeit, Alkali und Schlamm vom direkten Kontakt mit dem Grundmetall der Ausrüstung, verlangsamt die Grundkorrosion und verlängert den gesamten Maschinenwartungszyklus.

Vollständige Parametertabelle der technischen Spezifikationen

Wie wählen Sie den passenden Bewehrungsstabsockel für Ihre Ausrüstung aus?

4 Kernauswahlstandards für ausländische Ingenieureinkäufer zur Vermeidung von Modellinkongruenzen:

(1) Bestätigen Sie den Korrosionsgrad des Abwassermediums

Neutraler Mischanlagenwaschschlamm:Wählen Sie feuerverzinkten Kohlenstoffstahl

Kommunales Abwasser mit Spurensalzen:Wählen Sie SUS304;

Chemisch stark saurer Schlamm:SUS316-Legierungsmaterial.

(2) Original-Basisgewindegröße messen

Notieren Sie die Innenlochtiefe, die ursprüngliche Gewindesteigung und die Schraubenspezifikation, bestätigen Sie, dass die Innen- und Außengewindegröße übereinstimmen, und vermeiden Sie eine fehlerhafte Montage.

(3) Unterscheiden Sie zwischen Gerätelast und Vibrationsintensität

Schwerlast-Filterpressenbefestigung, Schlammpumpenflansch: mittlerer Sechskant mit dicker Wand auswählen. Verstärkungsstangensockel für hohes Anzugsdrehmoment;

Kleiner Dosierbehälter, leichte Rührwerksbasis, dünner, glatter zylindrischer Typ.

(4) Bestätigen Sie die Anforderungen an den Wartungszyklus vor Ort

Projekte, die einen langen Wartungszyklus ohne häufigen Austausch erfordern, wählen Edelstahlserien; Kurzzyklus-Mischstationen für den temporären Bau können kostengünstige Kohlenstoffstahltypen wählen.

Vergleichstabelle für Bewehrungsstabsockel im Vergleich zu gewöhnlichen Quetschhülsen

Passende Ausrüstungsliste für die Abwasserbehandlung

SINOU Bewehrungsstabsockel ist eine universell passende Reparaturarmatur für komplette Schlammentwässerungsleitungen. Hyperlink zu den entsprechenden Produktseiten:

(1) Membranfilterpresse:Reparieren Sie die Klemmlöcher der Filterplatte und das Gewinde der Zufuhröffnung, reduzieren Sie den Filtrataustritt

(2) Rührwerk:Stellen Sie die verrosteten Schraubenlöcher der Tankbefestigungsbasis wieder her und verhindern Sie, dass sich die Schrauben lösen

(3) Schlammförderpumpe:Beheben Sie den Abrieb des Flansch- und Lagersitzgewindes durch Sandschlammvibrationen

(4) HDPE-Schlammpipeline:Reparatur des Rohrleitungsflansch-Übergangsgewindes für zirkulierende Wasserleitungen

(5) Sprühsäule:Rekonstruktion des Basisgewindes des Neutralisierungsflüssigkeitstanks

(6) Automatische Flockungsmittel-Dosiermaschine:Renovierung des Schranks mit festem Loch und Korrosionsschutz

Installationsstandards und Betriebshinweise vor Ort

(1) Vorbereitung vor der Installation

① Schlamm, Rostablagerungen und Metallgrate im Inneren des Gerätebodenlochs gründlich mit einer Stahlbürste und Druckluft reinigen. Fremdkörper verursachen einen unvollständigen Gewindeeingriff.

② Messen Sie die Lochtiefe und die Gewindespezifikation, um das passende Modell auszuwählen. Vermeiden Sie den erzwungenen Zusammenbau nicht übereinstimmender Größen.

(2) Standardinstallationsschritte

① Schrauben Sie den Bewehrungsstabsockel mit einem Drehmomentschlüssel vertikal in das Grundloch und kontrollieren Sie das Anzugsdrehmoment gemäß der Materialparametertabelle. Ein zu festes Anziehen der rissigen Gussbasis und ein unzureichendes Drehmoment führen zu einer Lockerung unter Vibration.

② Nach der Hülsenverriegelung die passende Standardschraube in das Innengewinde einschrauben und die Dichtheit manuell prüfen.

③ Bei stark belasteten Pumpen- und Filterpressenpositionen Anti-Seize-Fett auf das Innengewinde auftragen, um die Bildung von Schlammkristallisation zu verhindern.

(3) Vorsichtsmaßnahmen für den routinemäßigen Gebrauch

① Große Abwasserproduktionslinien prüfen alle 15 Arbeitstage die Dichtheit der Manschetten und ersetzen verformte und korrodierte Produkte rechtzeitig.

② Monatlich ein chemisches, korrosionsbeständiges Werkstattschmiermittel auf freiliegende Gewindegänge auftragen.

③ Wenn das Gerät länger als 30 Tage abgeschaltet wird, bestreichen Sie alle Hülsengewinde mit Rostschutzfett und decken Sie es mit wasserfester Folie ab.

Plan für Routineinspektion und Tierwartung

(1) Tägliche Schichtkontrolle

Überprüfen Sie freiliegende Gewinde visuell auf Rost und Schlammansammlungen und wischen Sie Oberflächenschmutz rechtzeitig ab.

(2) Wöchentliche Wartung

Lockere Verstärkungsstangen-Steckhülsen an Pumpen- und Filterschlüsselpositionen festziehen, Gewindespalt von Schlamm reinigen.

(3) Monatliche Tiefeninspektion

Nehmen Sie eine Teilprobe, um den Ablösungszustand der verzinkten/rostfreien Korrosionsschutzschicht zu überprüfen, und füllen Sie Anti-Seize-Fett auf.

(4) Vierteljährliche Vollinspektion

Entfernen Sie Teile der Hülsen, um den Verschleißgrad des Innengewindes zu überprüfen, und ersetzen Sie durch Alterung korrodierte Fittings in Chargen.

(5) Jährliche Überholung

Umfassende Inspektion aller Bewehrungsstahlsockel der Gerätebasis und einheitlicher Chargenaustausch abgelaufener Ersatzteile.

(6) Referenz-Ersatzzyklus für Verschleißteile

Bewehrungsstabsockel aus Kohlenstoffstahl:8 ~ 12 Monate

SUS304-Bewehrungsstabsockel:20 ~ 28 Monate

Bewehrungsstabsockel aus SUS316-Legierung:36 ~ 48 Monate

Strenge Fabrikstandards für die Qualitätskontrolle von Roh- und Fertigprodukten

(1) Rohstoffinspektion

Alle Stahlstangen bestehen den Spektralzusammensetzungstest und lehnen recycelten Eisenschrott ab. Zugtest, um sicherzustellen, dass der Materialzugindex dem Standard entspricht.

(2) Prüfung der Bearbeitungsgröße

Digitale Messschieber- und Gewindelehre zur vollständigen Erkennung, Gewindesteigung und Wanddickenfehler streng innerhalb des Toleranzbereichs kontrolliert.

(3) Korrosionsschutzbeschichtungstest

Zufälliger Salzsprühalterungstest pro Charge, unqualifizierte verzinkte/Passivierungsprodukte werden wiederaufbereitet.

(4) Vibrationssimulationstest

Kontinuierlicher 24-Stunden-Wechselvibrationstest zur Überprüfung der Leistung gegen lockeres Gewinde im Betriebszustand der Pumpe.

(5) Bemusterung der fertigen Charge

5 % Stichprobenprüfung für jede Produktionscharge, alle Indizes werden vor der Auslieferung im Lager erneut getestet.

Anwendungsfälle im Auslandsingenieurwesen

Fall 1: Große Betonmischanlage, Saudi-Arabien

Projektbedarf:Reparieren Sie verrostete Basisgewinde der Membranfilterpresse und der Schlammförderpumpe unter alkalischem Wüstenabwasser mit hohem Sandgehalt.

Lösung:Verwenden Sie eine feuerverzinkte Bewehrungsstabhülse aus Kohlenstoffstahl in den vollständigen M8-M32-Spezifikationen.

Tatsächlicher Effekt:Die Häufigkeit des Gewindeaustauschs der Ausrüstung wurde von monatlich auf einmal alle 10 Monate reduziert, die jährlichen Wartungskosten wurden um 60 % gesenkt, stabiler Betrieb unter Hochtemperatur-Wüstenumgebung für 3 Jahre.

Kundenfeedback:Der Bewehrungsstabsockel mit zwei Gewinden ist einfach zu installieren und wiederverwendbar, wodurch eine Menge Kosten für den Austausch des Basisgussteils eingespart werden.

Fall 2: Städtische Kläranlage, Südostasien

Projektbedarf:Renovieren Sie die Befestigungslöcher des alten Bandentwässerers und Mischers mit leicht chloridhaltigem Haushaltsabwasser.

Lösung:SUS304 passivierter Bewehrungsstabsockel, komplett passend.

Tatsächlicher Effekt:Nach 2 Jahren Dauerbetrieb trat kein Gewinderutschen oder Korrosion auf, Abwasserlecks wurden vollständig beseitigt.

Regeln für Exportverpackungen und globale Logistik

(1) Verpackungsstandard:Bewehrungsstahlhülsen nach Spezifikationen sortiert, versiegelte, wasserdichte PE-Beutel mit Anti-Rost-Fettbeschichtung auf der Innenseite; Kleine Chargen werden in Kartons mit Trockenmittel verpackt, große Massengüter werden mit Holzrahmen exportiert, um Kollisionen und Kratzfäden beim Seetransport zu vermeiden. Passende Schrauben und Anti-Seize-Schmiermittel in separaten Zubehörbeuteln.

(2) Anwendbare Handelsbedingungen:EXW, FOB, CFR, CIF, DAP werden alle unterstützt

(3) Logistikvereinbarung:Langfristig kooperative Speditionen liefern in den Nahen Osten, nach Europa, Südostasien und Afrika; Mischverladung mit Filterpresse, Rührwerk und Rohrleitungszubehör zur Einsparung von Containerfracht.

Werkszertifizierungen und Kundendienst

(1) Vollständige Qualifikationen:CE-Zertifizierung für mechanische Sicherheit, ISO9001-Zertifikat für das Qualitätsmanagementsystem, vollständige Chargen-Werksinspektionsberichte für Ausschreibungen und Zollabfertigung im Ausland.

(2) Garantiebestimmungen:12 Monate Qualitätsgarantie für alle Bewehrungsstahlhülsen gegen werkseitige Bearbeitungsfehler; Schäden durch falsche Auswahl und unsachgemäße Installation sind nicht abgedeckt.

(3) Globaler Kundendienst:7×24 mehrsprachige Ferninstallationsanleitung; Bereitstellung vollständiger Vorschläge zur Spezifikationsauswahl für Projektingenieure kostenlos; schnelle weltweite Ersatzteillieferung für dringende Bestellungen.
