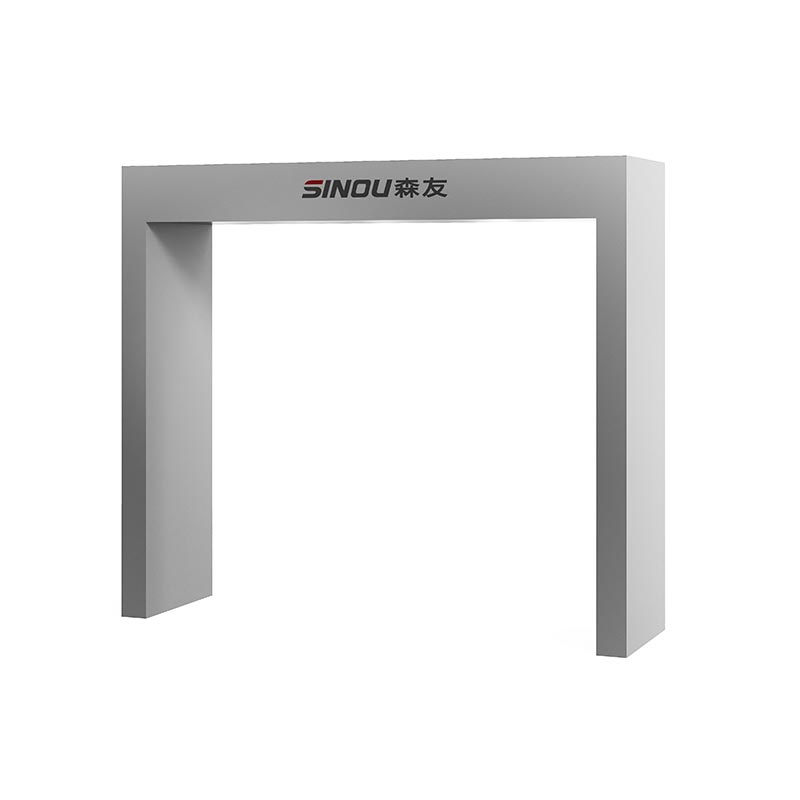

SPS-gesteuerte Mischwagen-Waschmaschine

SINOU ist ein professioneller Hersteller, der sich auf industrielle Reinigungsgeräte für den Umweltschutz konzentriert maßgeschneiderte SPS-gesteuerte Mischwagen-Waschmaschine für globale Kunden. Dieses Gerät wurde speziell für entwickelt die Hochfrequenzreinigungsanforderungen von Betonmischfahrzeugen, mit vollständig geschlossener Portalstruktur aus korrosionsbeständigem Stahl Rahmen und Edelstahldüsen.

Angetrieben durch ein SPS-Steuerungssystem unterstützt es automatische Induktion und einstellbares Waschen Zeit, Druck und Abdeckung, wodurch eine totwinkelfreie 360°-Reinigung realisiert wird. Die gesamte Maschine verfügt über eine starke Tragfähigkeit bis 40–100 Tonnen, stabiler Betrieb, geringe Ausfallrate und einfache Wartung.

Wir unterstützen die Anpassung von Abmessungen und Kontrolle Modus, Wasserzirkulationssystem und Konfiguration passend zu verschiedenen Mischstationen, Baustellen und Fahrzeugen Typen und bieten effiziente, intelligente und umweltfreundliche Fahrzeugreinigungslösungen.

Produktmerkmale und Vorteile

1. Intelligente Steuerung der industriellen SPS

Übernimmt eine stabile SPS- und Touchscreen-Steuerung mit Infrarot-/Ultraschallinduktion und automatischer Identifizierung von Fahrzeugen. Ein-Tasten-Bedienung, unbeaufsichtigt während des gesamten Prozesses.

2. 360° Hochdruck-Rundumreinigung

Ausgestattet mit Schwingdüsen aus Edelstahl, die Reifen, Fahrgestell, Trichter und Tankkörper abdecken; Waschdruck 1,0–1,5 MPa zur schnellen Entfernung von Betonresten.

3. Robuste tragende Struktur

Hochfester Stahlrahmen, Tragfähigkeit 40–100 Tonnen, geeignet für den Langzeiteinsatz schwerer Mischfahrzeuge.

4. Schnelle Reinigung und hohe Effizienz

Einzelwaschzeit 45–80 Sekunden, Tageskapazität bis zu 200+ Fahrzeuge, Effizienz 8x höher als bei der manuellen Reinigung.

5. Wassereinsparung und Umweltschutz

Ausgestattet mit einem Wasserzirkulationssystem beträgt der Wasserverbrauch pro Fahrzeug nur 130–180 l, wodurch mehr als 70 % Wasser eingespart werden compared with manual washing.

6. Korrosionsbeständig und langlebig

Rahmen mit Feuerverzinkung/Korrosionsschutzlackierung, kein Rost in rauer Mischstationsumgebung; langer Dienst Leben.

Produktparameter

Produktdetails

1. Gesamtstrukturdetails

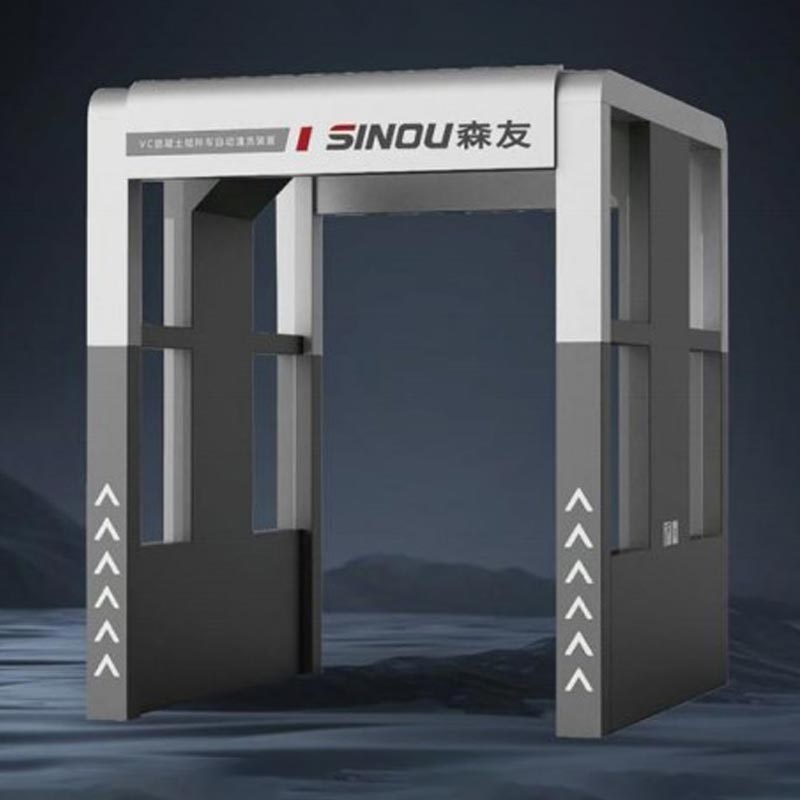

Die SPS-gesteuerte Waschmischer-LKW-Waschmaschine verfügt über eine vollständig geschlossene Portalrahmenstruktur, die aus fünf Kernen besteht Teile: Hauptrahmen, Hochdrucksprühsystem, SPS-Schaltschrank, Infrarot-Induktionssystem und Entwässerung System. Die gesamte Maschine ist aus verdicktem Vierkantstahl geschweißt und mit drei Oberflächenschichten behandelt Schutz: Sandstrahlen + Rostschutzgrundierung + Korrosionsschutzdecklack. Es verfügt über eine hervorragende Beständigkeit gegen Zement, Säure, alkali- und feuchtigkeitsbeständig und gewährleistet selbst in langfristig rauen Umgebungen der Mischstation weder Rost noch Verformung.

2. Einzelheiten zum Sprühsystem

● Düsenkonfiguration: Ausgestattet mit 304 Hochdruckdüsen aus Edelstahl, insgesamt 42–54 Stück, angeordnet in obere, mittlere und untere drei Schichten. Obere Düsen reinigen den Tank und den Trichter; Seitenschwenkdüsen reinigen Reifen und Körper; Bodendüsen reinigen das Chassis. Der Sprühwinkel ist um 360° verstellbar, es gibt keine Sackgassen und entfernt Rückstände stark Beton und Schlamm.

● Waschdruck und -fluss: Arbeitsdruck 1,0–1,5 MPa; Einzelpumpendurchfluss 150 L/min; Wasserverbrauch pro Fahrzeug 130–180 L/Fahrzeug; Waschzeit 45–80 Sekunden/Fahrzeug.

3. Details zum intelligenten SPS-Steuerungssystem

● Kernsteuerung: Verwendet eine programmierbare Industrie-SPS-Steuerung + Touchscreen-Bedienung. Unterstützt Infrarot-Automatik Induktion: automatischer Start beim Einfahren, automatischer Stopp beim Verlassen. Waschzeit, Intervallzeit, Pumpe Start-Stopp- und Intervallbetrieb sind frei einstellbar.

● Sicherheitsschutz: Ausgestattet mit Überlastschutz, Wassermangelschutz, Auslaufschutz und Notfall Stopp-Taste. Automatischer Fehleralarm und Ein-Tasten-Reset sorgen für einen stabilen Betrieb.

4. Peilung und Verkehrsdetails

● Tragfähigkeit: Standardlast 60 Tonnen, anpassbare verstärkte Ausführung 100 Tonnen. Die Grundplatte nimmt verdickt an rutschfeste Lagerplatte, die druckfest, schlagfest und nicht leicht zu verformen ist.

● Verkehrsgröße: Effektive Breite 3,8 m; geeignete Fahrzeughöhe ≤4,5 m; kompatibel mit 8 m³, 10 m³, 12 m³ Standard Fahrmischer, Muldenkipper und technische Fahrzeuge.

5. Details zu Wasserpumpe und Rohrleitung

● Hochdruck-Wasserpumpe: Motor aus reinem Kupfer, Leistung 15 kW, starke Leistung, stabiler Betrieb, geräuscharm, lange Lebensdauer Leben, unterstützt 24-Stunden-Dauerarbeit.

● Rohrleitungssystem: Verwendet verdicktes verzinktes Stahlrohr/Edelstahlrohr, korrosionsbeständig, leckagesicher, langlebig, sorgt für eine stabile Wasserversorgung und eine lange Lebensdauer.

6. Aussehen und Korrosionsschutzdetails

● Rahmen: Integrierte geschweißte Stahlkonstruktion, hohe Festigkeit, gute Steifigkeit

● Oberfläche: Korrosionsschutzfarbe zum Aufsprühen, geeignet für feuchte und staubige Außenumgebungen

● Basis: Verstärkte Stützstruktur, stabile Platzierung, kein Wackeln während des Betriebs

FAQ

1. Für welche Art von Fahrzeugen ist diese SPS-gesteuerte Mischwagen-Waschmaschine geeignet?

Es ist speziell für Betonmischer mit 8–12 m³ konzipiert und eignet sich auch für Muldenkipper, Baufahrzeuge, Tankwagen und andere Baufahrzeuge innerhalb einer Höhe von 4,5 m.

2. Wie hoch ist die Waschzeit und der Wasserverbrauch pro Fahrzeug?

Waschzeit: 45–80 Sekunden pro Fahrzeug; Wasserverbrauch: 130–180 L pro Fahrzeug. Mit Wasserzirkulationssystem kann im Vergleich zum manuellen Waschen mehr als 70 % Wasser einsparen.

3. Wie hoch ist die Belastbarkeit der Ausrüstung?

Die Standardtragfähigkeit beträgt 60 Tonnen, für Schwerlastmischer ist eine verstärkte Ausführung mit 100 Tonnen erhältlich.

4. Wie hoch ist der Waschdruck?

Der Waschdruck beträgt 1,0–1,5 MPa, wodurch Betonrückstände, Schlamm und Staub auf Reifen, Fahrgestell und Trichter vollständig entfernt werden können und Tankkörper.

5. Ist der Betrieb vollautomatisch?

Ja. Es verfügt über eine SPS- und Infrarot-Sensorsteuerung. Die Maschine startet automatisch, wenn Fahrzeuge einfahren, und stoppt, wenn Verlassen, unbeaufsichtigten Betrieb erkennen.

6. Wie hoch ist die Gesamtleistung und Stromversorgung?

Die Gesamtleistung beträgt 15–22 kW, die Standardstromversorgung beträgt 3Φ 380 V 50 Hz und andere Spannungen können individuell angepasst werden.

7. Können die Düsen leicht verstopfen?

Nein. Wir verwenden Düsen aus Edelstahl 304 mit großer Öffnung und verstopfungsfreiem Design. Die tägliche einfache Reinigung kann beibehalten werden stabiles Sprühen.

8. Kann es längere Zeit im Freien funktionieren?

Ja. Der Rahmen besteht aus verdicktem Vierkantstahl + Korrosionsschutzlackierung, die wasserdicht, rostfrei und wasserdicht ist staubdicht, geeignet für den dauerhaften Außeneinsatz in Mischstationen.

9. Was sind die Installationsvoraussetzungen?

Benötigt nur ebenen Boden, reservierte Wasserleitung und Stromversorgung. Wir bieten Layoutzeichnungen und Installationsanleitungen.

10. Bieten Sie einen Kundendienst an?

Ja. Wir bieten 12 Monate Garantie, kostenlose Verschleißteile, technischen Online-Support und Fernberatung.

Anpassungs- und Produktionsprozess

1. Anforderungsbestätigung

Wir kommunizieren mit Ihnen, um Fahrzeugtyp, Standortgröße, Waschkapazität, Beladungsbedarf, Steuerungsmodus und Wasser zu bestätigen Zirkulationssystem und andere Anpassungsbedürfnisse. Unsere Ingenieure liefern professionelle Vorschläge zur Fertigstellung technischer Plan.

2. Angebot und Vertrag

Basierend auf bestätigten Parametern bieten wir ein offizielles Angebot, Lieferzeit, Zahlungsbedingungen und Kundendienst. Nachdem beide Parteien eine Einigung erzielt haben, unterzeichnen wir den formellen Vertrag und bestätigen den Produktionsstart.

3. Kundenspezifisches Design

Unser Ingenieurteam führt 2D-/3D-Designs durch, einschließlich Rahmenstruktur, Düsenanordnung, Rohrleitungssystem und SPS Steuerprogramm. Alle Zeichnungen werden vor der Produktion von Ihnen bestätigt.

4. Materialvorbereitung

Wir kaufen hochwertige Rohstoffe: verdickter Vierkantstahl, Düsen aus Edelstahl 304, Motor aus reinem Kupfer, importierte SPS und Sensoren. Alle Materialien bestehen die Eingangskontrolle.

5. Verarbeitung und Herstellung

● Rahmen: Laserschneiden, CNC-Biegen, Präzisionsschweißen, Sandstrahlen und Korrosionsschutzlackierung

● Teile: Standardbearbeitung und kundenspezifische Teilebearbeitung

● Elektrik: Schreiben von SPS-Programmen, Montage und Prüfung von Schaltschränken

6. Montage und Inbetriebnahme

Komplette Maschinenmontage aus Rahmen, Sprühsystem, Pumpe, Rohrleitung und Schaltschrank. Vollständiges Debuggen: Waschdruck, Induktionsreaktion, automatischer Betrieb, Sicherheitsschutz.

7. Qualitätsprüfung

Strenge vollständige Inspektion einschließlich Aussehen, Größe, Tragfähigkeit, Druckprüfung, Geräuschentwicklung, Wasserdichtigkeit und Sicherheit Leistung. Nur qualifizierte Produkte kommen in die Verpackung.

8. Verpackung und Versand

Verpackung in Exportqualität: Rahmen mit Stahlband befestigt, empfindliche Teile in einer begasten Holzkiste verpackt. Komplett Für eine reibungslose Zollabfertigung werden Versandpapiere zur Verfügung gestellt.

9. Installation und Kundendienst

Wir stellen Installationszeichnungen, Betriebsvideos und Handbücher zur Verfügung. Online-Beratung und Vor-Ort-Service sind verfügbar. Wir bieten 12 Monate Garantie und langfristigen technischen Support.

Häufige Probleme und Lösungen

1. Kein Wasserstrahl oder geringer Waschdruck

● Ursache: Düse verstopft; Wasserfilter verstopft; Hochdruckpumpe abnormal; unzureichende Wasserversorgung.

● Lösung: Düsen aus Edelstahl 304 reinigen; Filterelement ersetzen; Wasserpumpe prüfen; sorgen für einen stabilen Wasserzufluss.

2. Der Infrarotsensor löst nicht automatisch aus

● Ursache: Sensor durch Staub oder Zement bedeckt; Verkabelung lose; SPS-Parameterfehler.

● Lösung: Sensoroberfläche reinigen; Stromkreisverbindung prüfen; Induktionseinstellungen auf der SPS zurücksetzen.

3. Unvollständiges Waschen / tote Winkel

● Ursache: Düsenwinkel falsch; unzureichender Druck; Fahrzeugparkversatz.

● Lösung: Düsenrichtung anpassen; Druck richtig erhöhen; Führen Sie das Fahrzeug in die richtige Position.

4. Wasserleck an den Rohrverbindungen

● Ursache: Stecker locker; Der Dichtungsring ist beschädigt oder altert.

● Lösung: Verbindungen festziehen; Ersetzen Sie die Dichtungsteile der SPS-gesteuerten Mischwagen-Waschmaschine.

5. Ungewöhnliche Geräusche oder Vibrationen der Ausrüstung

● Ursache: Aufstellgrund uneben; Schrauben locker; Pumpen- oder Motorfehler.

● Lösung: Das Fundament nivellieren; alle Befestigungselemente festziehen; Wasserpumpe und Motor überholen.

6. SPS-Steuerungsfehler / Start nicht möglich

● Ursache: Instabile Spannung; Phasenverlust; Not-Aus gedrückt; Steuermodul beschädigt.

● Lösung: Stromversorgung überprüfen; Not-Aus zurücksetzen; SPS-Teile reparieren oder austauschen.

7. Düsen sind oft verstopft

● Ursache: Wasser enthält Sedimente; keine Wasserzirkulationsfiltration.

● Lösung: Absetzbecken installieren; Filter hinzufügen; Wasserwege regelmäßig reinigen.

8. Rost oder Korrosion an der gesamten Maschine

● Ursache: Langfristig feuchte Umgebung; Keine Wartung.

● Lösung: Boden trocken halten; Korrosionsschutzbeschichtung regelmäßig neu streichen; Lassen Sie beim Herunterfahren das Wasser ab.

Zertifizierungen und Compliance

Unsere SPS-gesteuerte Mischwagen-Waschmaschine ist nach CE- und ISO-Standards zertifiziert und stellt so sicher, dass sie diese erfüllt internationale Sicherheits-, Qualitäts- und Umweltanforderungen für Industriemaschinen.

Die CE-Zertifizierung bestätigt die vollständige Einhaltung der EU-Maschinenrichtlinie und beweist, dass das Gerät die Anforderungen erfüllt strenge Bewertungen der elektrischen Sicherheit, mechanischen Stabilität und Risikominderung. Dadurch kann die Maschine sein legal auf europäischen Märkten verkauft und betrieben.

Darüber hinaus ist unser Produktions- und Qualitätsmanagementsystem nach ISO-Standards zertifiziert Konsistente Herstellungsprozesse, zuverlässige Leistung und strenge Qualitätskontrolle in jeder Phase Produktion. Diese Zertifizierungen garantieren, dass die Mischwagen-Waschmaschine internationale Maßstäbe erfüllt Sicherheit, Haltbarkeit und betriebliche Effizienz.
