Hochpräzises industrielles Pipeline-Schlammkonzentrationsmessgerät für Abwasserschlammbehandlungsprojekte

SINOU ist ein spezialisierter Hersteller von Online-Umweltüberwachungsinstrumenten und liefert maßgeschneiderte Hochpräzisionsinstrumente Industrielles Pipeline-Schlammkonzentrationsmessgerät für Abwasserschlammbehandlungsprojekt für weltweites kommunales Abwasser Anlagen, Galvanik-Abwasserstationen und Unternehmen zur Entsorgung industrieller Abfälle.

Entwickeltes Targeting gemischt Schlamm mit organischen Verunreinigungen, Feinschlamm und Flockungsmittelrückständen aus der Abwasseraufbereitung, alles benetzt Die Komponenten bestehen aus Standard-Edelstahl SUS304 mit optionaler 316L/Titan-Anpassung für korrosives Abwasser; Echtzeit-Doppelsignale von 4 bis 20 mA und RS485 verbinden den zentralen SPS-Schrank für Abwasser, um die Frequenz der Schlammpumpe anzupassen Flockungsmittel fügt automatisch Volumen hinzu.

Anpassbarer Rohrdurchmesser, Messbereich und explosionsgeschützter Aufbau Intelligentes, geschlossenes Schlammbehandlungssystem für die Abwasserentsorgung im gesamten Prozess.

Was ist ein hochpräzises industrielles Pipeline-Schlammkonzentrationsmessgerät?

Hochpräzises industrielles Pipeline-Schlammkonzentrationsmessgerät für Abwasserschlammbehandlungsprojekte ist ein Professionelles Inline-Online-Überwachungsinstrument, unabhängig entwickelt von SINOU, speziell angepasst für Kontinuierliche Erkennung der Schlammkonzentration im gesamten Prozess von kommunalen Kläranlagen und industriellen chemischen Abwässern Stationen und verschiedene technische Projekte zur Umweltschlammentsorgung.

Anders als beim universellen Einstecktyp Da es sich um Konzentrationssensoren auf dem Markt handelt, ist es als integrierte Struktur mit vollständiger Flansch-Rohrleitung konzipiert direkt an Schlammförderleitungen montiert, mit optimiertem nicht-nuklearem Ultraschallerkennungsprinzip ohne radioaktive Gefahr, wodurch eine ununterbrochene Online-Feststoffgehaltsprüfung von Belebtschlamm in Echtzeit möglich ist, eingedickter Schlamm, Überschussschlamm und gemischter organischer Schlamm mit Feinschlamm, Schwimmfasern und Rückständen Flockungsmittel in Abwasserleitungen.

1. Kernausrichtung und Designzweck

Dieses hochpräzise industrielle Pipeline-Schlammkonzentrationsmessgerät für Abwasserschlammbehandlungsprojekte ist Maßgeschneidert für die Schwachstellen der Branche im Abwasserschlamm: Schäume, die durch biochemische Belüftung erzeugt werden, Anhaftung von organischem Schlamm, instabile Konzentrationsschwankungen durch Schlammsedimente und häufige Verstopfungen der Rohrleitungen.

Es wurde entwickelt, um den herkömmlichen manuellen Probenahme- und Labortestmodus mit einem Ausgangsstandard von 4 bis 20 mA zu ersetzen Digitale RS485-Signale zum Andocken an den zentralen SPS-Schaltschrank der Abwasseranlage, automatische Verbindung Schlammförderpumpe mit variabler Frequenz und automatisches Flockungsmittel-Dosierungssystem zum Aufbau eines intelligenten geschlossenen Schlammkreislaufs Kontrolle der Behandlung, Stabilisierung der Qualität der Schlammentwässerung, Reduzierung des Chemikalienverbrauchs und der täglichen manuellen Wartungskosten für Abwasseraufbereitungsprojekte.

2. Einführung in den Arbeitsmechanismus

Die Kernmesstechnologie ist die verbesserte Ultraschallschalldämpfungserkennung. Beim Abwasserschlamm Strömt kontinuierlich durch den Messhohlraum mit voller Bohrung des Instruments und der eingebauten internen Ultraschallsonde sendet Ultraschallwellen mit fester Frequenz in das fließende Medium; suspendierte organische Partikel, Schlamm und Mikroblasen Im Inneren des Schlamms wird Ultraschallenergie absorbiert und gestreut. Der eingebaute hochpräzise Chip berechnet den Schlamm in Echtzeit Fester Konzentrationswert durch Analyse des Dämpfungsgrads der Schallgeschwindigkeit mit unabhängiger Temperatur und Während der Produktion vorkalibriertes Druckkompensationsprogramm, um durch das Medium verursachte Messfehler zu vermeiden Temperatur- und Rohrleitungsdruckschwankungen.

Optimierter selbstlernender Anti-Interferenz-Algorithmus automatisch Filtert Störungen durch Belüftungsmikrobläschen und winzige organische Fasern, die nur im Klärschlamm vorkommen, und sorgt so für eine langfristige Wirkung Stabile Messgenauigkeit unter komplexen Abwasser-Arbeitsbedingungen.

3. Struktur- und Materialzusammensetzung

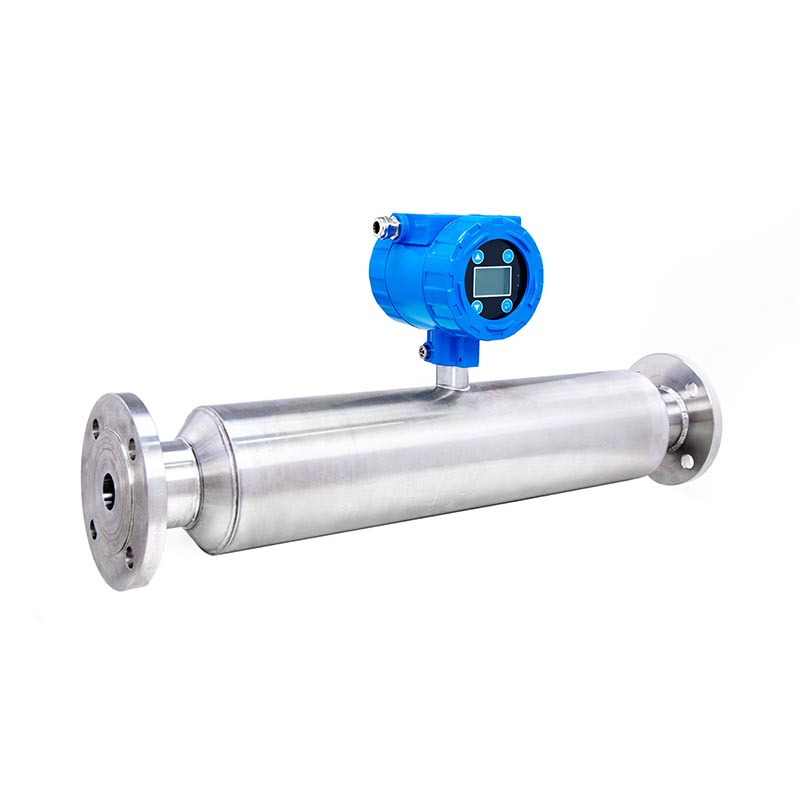

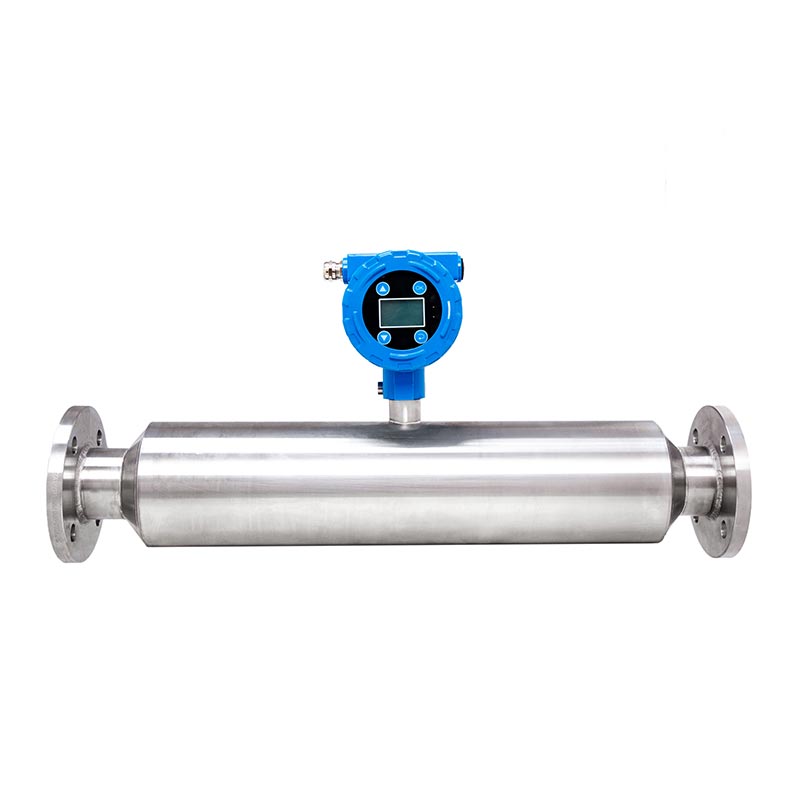

● Hauptmessrohrkörper: Vollständige, durchgehende, nahtlose Rohrleitungsstruktur ohne innere tote Ecken, Standard Verdickter Edelstahl SUS304 als standardmäßiges benetztes Material, optionale Anpassung an SUS316L oder Titanlegierung für stark saurer, stark alkalischer, öliger, korrosiver Industrieabwasserschlamm; Innenwand zum Feinpolieren verfügbar oder Ultra-Spiegelpolieren zur Reduzierung des Anhaftens von organischem Schlamm und der Sedimentablagerung im Strömungskanal.

● Oben integrierte Senderbaugruppe: IP65 staub- und wasserdichtes Sendergehäuse mit Digitalanzeige, gegossen Aluminium-Standardgehäuse, optionales Korrosionsschutzgehäuse komplett aus Edelstahl und explosionsgeschützte Ex d-Anpassung Hülle für Chemiewerkstatt mit flüchtigem Schadgas; ausgestattet mit lokaler LED-Echtzeit-Konzentrationsanzeige Bildschirm und optionales Cloud-Datenübertragungsmodul für die Fernspeicherung und den Export historischer Daten.

● Eingebauter Präzisions-Sensorkern: Vollständig eingetauchte Ultraschall-Sensorkomponente, vormontiert im Rohrhohlraum Elektronische Komponenten bestehen vor dem Zusammenbau einen Alterungstest bei hohen und niedrigen Temperaturen, um die Anpassungsfähigkeit an die Umwelt zu verbessern.

4. Hauptanwendungsszenarien

Es wird häufig in Rücklaufleitungen für Belebtschlamm, Eindicker-Auslassleitungen und Entwässerungsleitungen installiert von kommunalen häuslichen Kläranlagen sowie Restschlamm-Förderleitungen für Galvanik, Lebensmittelbrauerei, Feinchemikalien-Abwasseraufbereitungsanlagen und zentralisierte Entsorgungsprojekte für Flussbaggerschlamm Überwachung der Schlammkonzentration in der gesamten Kette von der Schlammeindickung über die Förderung bis zur abschließenden Entwässerungsbehandlung.

5. Kernfunktionswert für Endbenutzer

Stornieren Sie täglich wiederholte manuelle Probenahmen und Labordichteprüfungen, wodurch die Arbeitskosten für Tests vor Ort erheblich gespart werden.

Erzielen Sie eine automatische Anpassung der Pumpengeschwindigkeit entsprechend der Konzentration in Echtzeit und senken Sie die Verstopfungsrate der Rohrleitung auf über 70 %. und reduziert häufige Reinigungsverluste beim Herunterfahren;

Die intelligente Steuerung der automatischen Flockungsmitteldosierung reduziert den Gerinnungsmittelverbrauch um 16 bis 26 % und verringert so die Produktion Betriebskosten für Abwasserfabriken;

Eine stabile Schlammzufuhr verbessert die Entwässerungskonsistenz der Nachbearbeitungs-Bandfilterpresse und verringert die Feuchtigkeit Schlammentsorgung und Reduzierung der anschließenden Schlammtransport- und Deponiekosten.

6. Qualifikationsstandard

Alle fertigen Konzentrationsmessgeräte bestehen die CE-Zertifizierung für elektrische Sicherheit und EMV sowie die ISO-Zertifizierung für das Qualitätsmanagementsystem Zertifizierungsdokumente für Projektausschreibungen im Ausland, Exportzollabfertigung und formelle Drittparteien verfügbar Inspektion.

So wählen Sie aus

1. Bestätigen Sie die Eigenschaften des Schlammmediums und wählen Sie benetztes Material aus

● Kommunaler Klärschlamm (Neutral, geringe Korrosion, wenig organisches Fett, pH 6–9)

Wählen Sie die standardmäßige, verdickte, benetzte Version aus SUS304-Edelstahl, kostengünstig, passend zu normalem Belebtschlamm. Rücklaufschlamm und eingedickter Schlamm der städtischen Abwasseranlage.

● Galvanisieren/chemischer Industrieabfallschlamm (Säure-/Alkalikorrosion, hoher Chloridgehalt, ölige Rückstände, pH 1–5 oder 10~14)

Kundenspezifisches benetztes Gehäuse aus SUS316L-Edelstahl oder Titanlegierung für starken Korrosionsschutz. Vermeiden Sie Langzeitchemikalien Erosion und Lochfraß.

● Hochviskoser Ölschlamm aus Lebensmittel- und Pharmaabwässern

Rüsten Sie die Innenwand auf eine Ultra-Spiegelpolierbehandlung auf, um organische Anhaftungen zu reduzieren und den Wartungszyklus zu verkürzen.

2. Bestätigen Sie den Arbeitskonzentrationsbereich und den Präzisionsgrad

● Biochemischer Rückflussschlamm mit niedriger Konzentration (0–5 Gew.-%): Wählen Sie den Messbereich 0–10 Gew.-%, Genauigkeit ±0,4 Gew.-% Standard Modell; Die normale Arbeitskonzentration bleibt für optimale Genauigkeit bei 30 % bis 70 % des Skalenendwerts.

● Mittelverdickter Schlamm aus dem Konzentrationstank (5–30 Gew.-%): Standardbereich 0–50 Gew.-% (Hauptmodell), Genauigkeit ±0,3~0,4 Gew.-%, wird am häufigsten für Abwasserentwässerungs-Zufuhrleitungen verwendet.

● Hochkonzentrierter Schlamm nach dem Schlammeindicker (30–55 Gew.-%): Kundenspezifischer Bereich 0–55 Gew.-%, hochpräzise Version mit optimiertem internen Antiblockalgorithmus.

3. Passen Sie die Pipeline-Parameter an: Kaliber, Arbeitsdruck und Mediumstemperatur

(1) Auswahl des Flanschkalibers

● Konventionelle Kläranlagenrohrleitung: DN65/DN80/DN100-Standardflansch (PN10), direkt passend zum Hauptstromschlamm Förderrohr;

● Großkalibrige zentrale Schlammförderleitung: Kundenspezifische, nicht standardmäßige Flanschgröße DN125~DN200 gemäß Original-Pipeline-Dimension des Kunden.

(2) Arbeitsdruckanpassung

● Gewöhnlicher Schwerkraftfluss und Niederdruckpumpenspeisung (≤ 1,0 MPa): Standardmodell mit 1,0 MPa Nenndruck;

● Hochdruck-Schlammtransport über große Entfernungen (1,0–1,6 MPa): Kundenspezifische, hochdruckbeständige Struktur mit einer Nennleistung von 1,6 MPa.

(3) Auswahl der mittleren Temperatur

● Normaler Abwasserschlamm (0~75℃): Standardkonfiguration;

● Hochtemperatur-Heißabfallschlamm aus der chemischen Industrie (75–90 ℃): Kundenspezifische hochtemperaturkompensierte Version mit Verbesserter interner Temperaturkompensationschip.

4. Bestimmen Sie den Signalausgabemodus basierend auf dem SPS-Steuerungssystem vor Ort

● Grundlegende automatische Steuerung (Pumpengeschwindigkeit nur über Analogsignal anpassen): Standard 4~20 mA Einzelausgang, kompatibel mit alle herkömmlichen Schaltschränke für Frequenzumwandlungspumpen von Abwasseranlagen.

● Intelligente zentrale Steuerung + Fernüberwachung von Cloud-Daten: 4–20 mA + optionales RS485-Modbus-RTU-Doppelsignal Ausgabe, Anschluss eines zentralen SPS/SCADA-Systems zur Realisierung des Remote-Daten-Uploads, des Exports historischer Berichte und der gesamten Linie unbemannte Kontrolle.

5. Wählen Sie die Schutz- und Explosionsschutzklasse entsprechend der Installationsumgebung aus

● Indoor-Abwasserwerkstatt (normale Luftfeuchtigkeit, kein brennbares Gas): Standard-IP65-Sender aus Aluminiumguss Gehäuse, staubdicht und wasserdicht für die tägliche feuchte Werkstattumgebung.

● Freiluft-Pipeline-Installation im Freien: Behalten Sie das IP65-Modell plus eine extra maßgeschneiderte regensichere Schutzhülle für den Außenbereich bei für Sender.

● Werkstatt zur Behandlung chemischer Abfälle mit flüchtigem brennbarem Gas: Maßgeschneiderter explosionsgeschützter Ex d-Sender Gehäuse (explosionsgeschützter Typ), besteht die internationale explosionsgeschützte Standardzertifizierung.

6. Schnellauswahl-Checkliste für Kunden

Warum Sinou wählen?

1. Maßgeschneiderte Forschung und Entwicklung ausschließlich für die Arbeitsbedingungen von Abwasserschlamm

Im Gegensatz zu universellen branchenübergreifenden Konzentrationsmessgeräten auf dem Markt ist unser hochpräzises industrielles Pipeline-Schlammkonzentrationsmessgerät für Abwasserschlammbehandlungsprojekte speziell für kommunale Aktivkohle optimiert Schlamm, belüfteter Schaumschlamm und industrieller ölhaltiger Restschlamm.

Verbesserte exklusive Anti-Blasen-Intelligenz Der Algorithmus gleicht effektiv die Messwertdrift aus, die durch Mikroluftblasen aus der biochemischen Poolbelüftung verursacht wird, was häufig vorkommt Schmerzpunkt der Branche; Der vollständig durchgängige, glatte Strömungskanal ohne innere tote Ecken verhindert die Bildung von organischem Schlamm Adhäsion und Schlammansammlung, wodurch die Wahrscheinlichkeit einer Verstopfung der Rohrleitungen in Abwasseraufbereitungsleitungen erheblich verringert wird. Vorprogrammierte integrierte Verbindungsparameter für Schlammförderpumpe und automatisches Flockungsmittel-Dosiersystem, Plug-and-Play nach der Installation vor Ort ohne zusätzlichen sekundären Programmieraufwand.

2. Mehrstufiges Korrosionsschutzmaterial passend für verschiedene Abwassermedien

Wir bieten drei optionale benetzte Komponenten an: standardmäßig eingedicktes SUS304 für neutralen häuslichen Klärschlamm, SUS316L für schwach saures/alkalisches Industrieabwasser und Titanlegierung für stark korrosive Galvanisierung mit hohem Chloridgehalt Abfallschlamm.

Die Innenwand unterstützt das Feinpolieren oder das Hochglanzpolieren für hochviskose Öle Schlamm, was offensichtlich die Lebensdauer in einer komplexen korrosiven Abwasserumgebung verlängert und Ersatzteile reduziert Wiederbeschaffungskosten im Langzeitbetrieb.

3. Strenger standardisierter Werkssimulationstest vor der Auslieferung

Jedes fertige Konzentrationsmessgerät besteht einen 36-Stunden-Dauerlauftest mit selbst hergestelltem, echtem Bio-Gehalt Klärschlamm statt einfacher Reinwasserkalibrierung.

Unser QC-Team prüft die Messgenauigkeit und die Störfestigkeit Leistung und SPS-Verbindungsstabilität unter simulierter Schlammfluktuationsumgebung vor Ort effektiv geringer Senken Sie die Ausfallrate nach der Installation vor Ort und reduzieren Sie den Wartungsaufwand für Kunden nach dem Verkauf.

4. Vollständige globale Zertifizierung für reibungslosen Export und Projektausschreibungen

Alle Produkte verfügen über eine formelle CE-Zertifizierung, die den EU-Normen für elektrische Sicherheit und EMV entspricht Zertifizierung des ISO-Qualitätsmanagementsystems.

Vollständiger Satz Original-Zertifizierungspapiere, Werksinspektionsberichte kann für Projektausschreibungen im Ausland, Zollabfertigung und behördliche Inspektionen durch Dritte kostenlos zur Verfügung gestellt werden, Wir helfen unseren Kunden, das Risiko einer Warenverzögerung beim internationalen Import- und Exporthandel zu vermeiden.

5. Flexibler, umfassender, maßgeschneiderter Service für individuelle Projektanforderungen

Unser technisches Team bietet vor dem Verkauf eine kostenlose Lösung zur Parameteranpassung entsprechend den tatsächlichen Vor-Ort-Daten des Kunden einschließlich pH-Wert des Schlamms, Feststoffgehaltsbereich, Rohrleitungskaliber, mittlere Temperatur und Arbeitsdruck.

Unterstützung kundenspezifischer Messbereich, Flanschspezifikation (DN50~DN200), Signalausgangsmodus (4-20mA / RS485 Modbus) und Ex d Explosionsgeschützter Sender für chemische Abwasserwerkstätten mit brennbarem, flüchtigem Gas, perfekt abgestimmt neu gebaute oder alte rekonstruierte Abwasserbehandlungsprojekte.

6. Kostengünstige After-Sales-Garantie und professioneller technischer Support

Wir bieten eine 1-jährige Vollgarantie auf die Maschine, die Qualitätsmängel aus der Produktion abdeckt, und kostenlosen Ersatz für beschädigte Ersatzteile Teile innerhalb der Garantiezeit. Eine lebenslange kostenlose technische Online-Beratung ist das ganze Jahr über verfügbar. Remote-Video Für alle Bestellungen werden Installationsanleitungen und Parameter-Debugging bereitgestellt, während ein Inbetriebnahmeservice vor Ort möglich ist für den Großeinkauf großer kommunaler Abwasseranlagen arrangiert werden. Nach Ablauf der Garantie können Kunden kaufen Ersatzteile zum Selbstkostenpreis ab Werk, um die langfristigen Betriebskosten des Instruments zu kontrollieren.

Produkttestgegenstände und Testdaten

1. Eingangskontrolle des Rohmaterials

Test der Materialzusammensetzung von Edelstahl: Der Metallelementgehalt von SUS304/SUS316L entspricht der nationalen Norm. Die Korrosionsbeständigkeit hat den 72-Stunden-Säure-Base-Einweichtest ohne offensichtliche Lochfraß bestanden.

Alterungstest für elektronische Komponenten: Sender und Sensorchip laufen 96 Stunden lang ununterbrochen in einer Umgebung von -20℃~70℃. Datenschwankung ≤ ±0,1 Gew.-%.

2. Hydraulikdruck-Lecktest

Das Standardmodell hält 30 Minuten lang dem 1,5-fachen Nennbetriebsdruck (1,5 MPa) stand, keine Verformung, kein Durchsickern der Außenwand; Kundenspezifische Hochdruckversion, getestet bei 2,4 MPa, vollständig abgedichtet ohne Leckage.

3. Präzisionskalibrierungstest

Versuch mit abgestuften Standard-Klärschlammproben:

● Präzision im gesamten Bereich: ±0,3–0,4 Gew.-%; Wiederholbarkeitsfehler ≤±0,2 Gew.-%.

● Niedrige Konzentration (1 % ~ 10 %): Fehler < 0,3 Gew.-%

● Mittlere Konzentration (10 % ~ 40 %): Fehler < 0,35 Gew.-%

● Hohe Konzentration (40 % ~ 55 %): Fehler < 0,4 Gew.-%

4. Anti-Interferenz-Leistungstest

Mikroblasen-Interferenztest: 5 % bis 12 % Volumenluftblasen in den Schlamm einbringen, Messwertdrift ≤ 0,35 Gew.-%.

Test auf winzige Faserverunreinigungen: 0,5 % organische Fasern hinzufügen, Datenschwankung innerhalb des zulässigen Präzisionsbereichs.

5. Dauerlastsimulationstest

36-stündiger ununterbrochener Betrieb mit simuliertem kommunalem Abwasserschlamm, kumulierte Gesamtabweichung ≤±0,45 Gew.-%, Stabiler Signalausgang von 4-20 mA/RS485.

6. Umweltschutz-Grade-Test

Schutzart IP65: Staubdicht, Spritzwassertest ohne internen Wassereintritt oder Stromkreiskurzschluss.

Explosionsgeschütztes Modell: Ex d-Explosionszertifizierungsprüfung gemäß relevanter Norm bestanden.

7. Signalausgangstest

4~20mA Stromausgangsfehler ≤±0,5 %FS; RS485-Modbus-Kommunikationsdatenempfangsfehler = 0, kein Paketverlust unter Kabelgebundene Fernübertragung.

8. Stichprobenkontrolle des fertigen Produkts

5 % Zufallsstichprobe pro Produktionscharge, alle oben genannten Punkte erneut prüfen; Nicht qualifizierte Produkte werden direkt verschrottet und reproduziert.
